51开发板样例代码合集

Posted on 2026-08-29 Edited on 2026-09-08 In 51开发板 , 嵌入式 , 样例代码 Views: Waline: Word count in article: 5.4k Reading time ≈ 20 mins.

学习51单片机开发板的代码样例备份一下。

LED相关控制

点亮一个LED

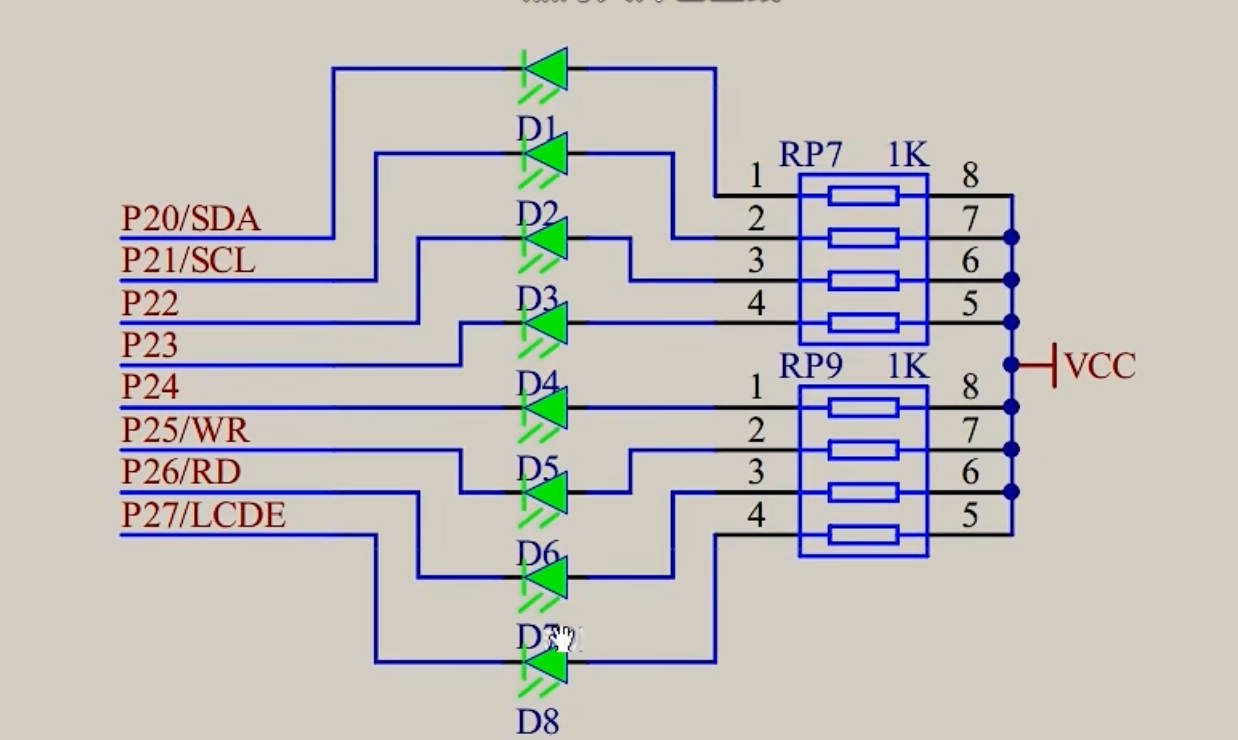

先来看一下LED部分和51单片机的电路连接，这个影响到我们代码应该怎么写，比如LED是共阴极，那你LED控制亮的话，要输出高电平，如果你LED共阳极，则需要输出低电平，

#include<8052.h>
// 0.01 * 100 = 1ms * 500
void delay_500ms(){
    int us = 50000;
    while(us--);
}
void main() {
    // 1111 1110
    P2 = 0xFE;
    delay_500ms();
    P2 = 0xFF;
    delay_500ms();

}

单片机LED轮流闪烁

#include<8052.h>
// 0.01 * 100 = 1ms * 500
void delay_500ms(){
    int us = 50000;
    while(us--);
}
void main() {

    P2 = 0xFE;// 1111 1110
    delay_500ms();
    P2 = 0xFD;// 1111 1101
    delay_500ms();
    P2 = 0xFB;// 1111 1011
    delay_500ms();
    P2 = 0xF7;// 1111 0111
    delay_500ms();
    P2 = 0xEF;// 1110 1111
    delay_500ms();
    P2 = 0xDF;// 1101 1111
    delay_500ms();
    P2 = 0xBF;// 1011 1111
    delay_500ms();
    P2 = 0x7F;// 0111 1111
    delay_500ms();
}

按键控制LED

单个独立按键控制LED，按下点亮，松开熄灭

这里主要是检测IO口的电平高低，上电后寄存器可以操作IO引脚电平高低，比如P1_0 = 1 输出高电平，那么同理，反过来如果外围电路按键，参考电路图，

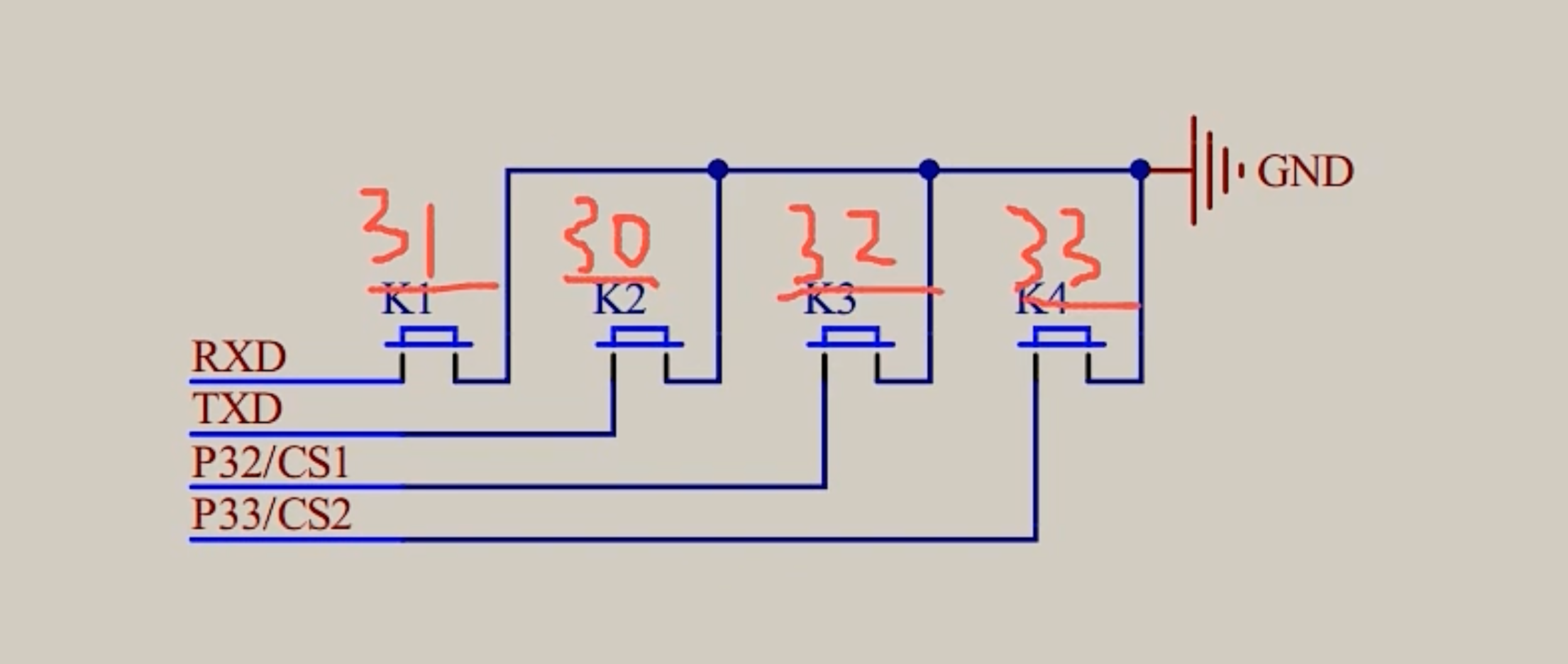

这里的电路图，K1按键按下，P3_1 和 GND导通，那么P3_1 自然就是低电平，此时如果去检测P3_1 IO口的电平，那他就是低电平，IO口除了可以用来输出高低电平，还可以用作检测输入，那么这里，是把按键绑定到了LED亮灭来指示效果。

#include<8052.h>
void main() {
    while(1) {
        if(P3_1 == 0) {
            P2_0 = 0;
        } else {
            P2_0 = 1;
        }
    }
}

两个按键一起绑定，控制LED亮灭，K1 & K2 一起按下LED点亮，松开其中一个熄灭

同样，中间的表达式改成 || 的话，就两个按键都可以控制LED亮灭。再同样，左移，右移操作，可以玩LED灯的按位与，按位或，可以实现一个逻辑门电路的结果展示，以及LED左右移，来实现流水灯。

#include<8052.h>
void main() {
    while(1) {
        if(P3_1 == 0 && P3_0 == 0) {
            P2_0 = 0;
        } else {
            P2_0 = 1;
        }
    }
}

按键控制LED长亮，或长灭

这里包含了按键消抖，按键因为是机械部件，设计不太会很精密，按下和松开的时候，不会直接就变高电平或低电平，他可能会有一部分抖动的时间，大概20ms左右才变稳定，所以要加按键消抖。
而代码上，P2_0 的取反，江科大他写的是 P2_0 = ~P2_0; 但是在我们这里不起作用，问了AI，建议是用逻辑取反，因为AI说具体运行的时候，P2_0会被当作int来处理，int是16位，也不知真假，估计是编译器的问题，可能用Keil就正常了，这个差异，AI说是我们编译器的问题，我们用的是 sdcc，这个本身没有什么问题，能够学到就ok了。

#include<8052.h>
// 0.01 * 100 = 1ms * 500
void delay(int xms){
    int us = xms * 100;
    while(us--);
}

void main() {
    while(1) {
        if(P3_1 == 0) {
            // 按键消抖
            delay(20);
            while(P3_1 ==0);
            delay(20);
            P2_0 = !P2_0;
        }
    }
}

LED展示二进制加法操作

P2++ 这个是核心的操作，最开始是1111 1111 8个全亮，++ 第一次全部熄灭，然后按一次D1亮，按第二次，D1灭，D2亮，第三次D1再亮，D2也亮，

#include<8052.h>
// 0.01 * 100 = 1ms * 500
void delay(int xms){
    int us = xms * 100;
    while(us--);
}

void main() {
    while(1) {
        if(P3_1 == 0) {
            // 按键消抖
            delay(20);
            while(P3_1 ==0);
            delay(20);
            P2++;
        }
    }
}

LED显示二进制加法操作的另一种方式

#include<8052.h>

// 0.01 * 100 = 1ms * 500
void delay(int xms){
    int us = xms * 100;
    while(us--);
}

void main() {
    unsigned char LED = 0;
    while(1) {
        if(P3_1 == 0) {
            // 按键消抖
            delay(20);
            while(P3_1 ==0);
            delay(20);
            LED++;
            P2 = ~LED;
        }
    }
}

使用位移来实现LED流水灯

#include<8052.h>
// 0.01 * 100 = 1ms * 500
void delay(int xms){
    int us = xms * 100;
    while(us--);
}

void main() {
    unsigned char LED = 0;
    P2 = ~0x01;
    while(1) {
        if(P3_1 == 0) {
            // 按键消抖
            delay(20);
            while(P3_1 ==0);
            delay(20);
            LED++;
            LED = LED%8;
            P2 = ~(0x01<<LED);// 这里LED会是0-7，0x01是 0000 0001 然后取反， 只有一个灯高电平，但是这个LED输出低电平才会亮，所以

        }
    }
}

一个按键控制LED往左移，一个按键控制LED往右移

#include<8052.h>
// 0.01 * 100 = 1ms * 500
void delay(int xms){
    int us = xms * 100;
    while(us--);
}

void main() {
    unsigned char LED = 0;
    P2 = ~0x01;
    while(1) {
        if(P3_1 == 0) {
            // 按键消抖
            delay(20);
            while(P3_1 ==0);
            delay(20);
            LED++;
            LED = LED%8;
            P2 = ~(0x01<<LED);
        }
        if(P3_0 == 0) {
            // 按键消抖
            delay(20);
            while(P3_0 ==0);
            delay(20);
            LED--;
            LED = LED%8;
            P2 = ~(0x01<<LED);
        }
    }
}

单片机控制数码管的操作

背景资料

我们使用的数码管，有单个位的，只能显示一个数字，一般是有共阴极数码管和共阳极数码管，每个段其实可以看成是一个LED，那么数码管的每一位其实都是很多LED组成，单个段的话，ABCDEFG DP 从数码管顶那个横杠开始，，这两个编程方式不一样，示意图如图所示，abcdefgDP 这几个是开发的时候每个数码管的段选顺序，按照这个特定的顺序，给ABCDEFG DP几个引脚给对应的亮灭，就可以让这个数码管出现对应的数字，而共阴极和共阳极的数码管，体现在段选的差异上，段选就是说要哪个数码管显示数字，

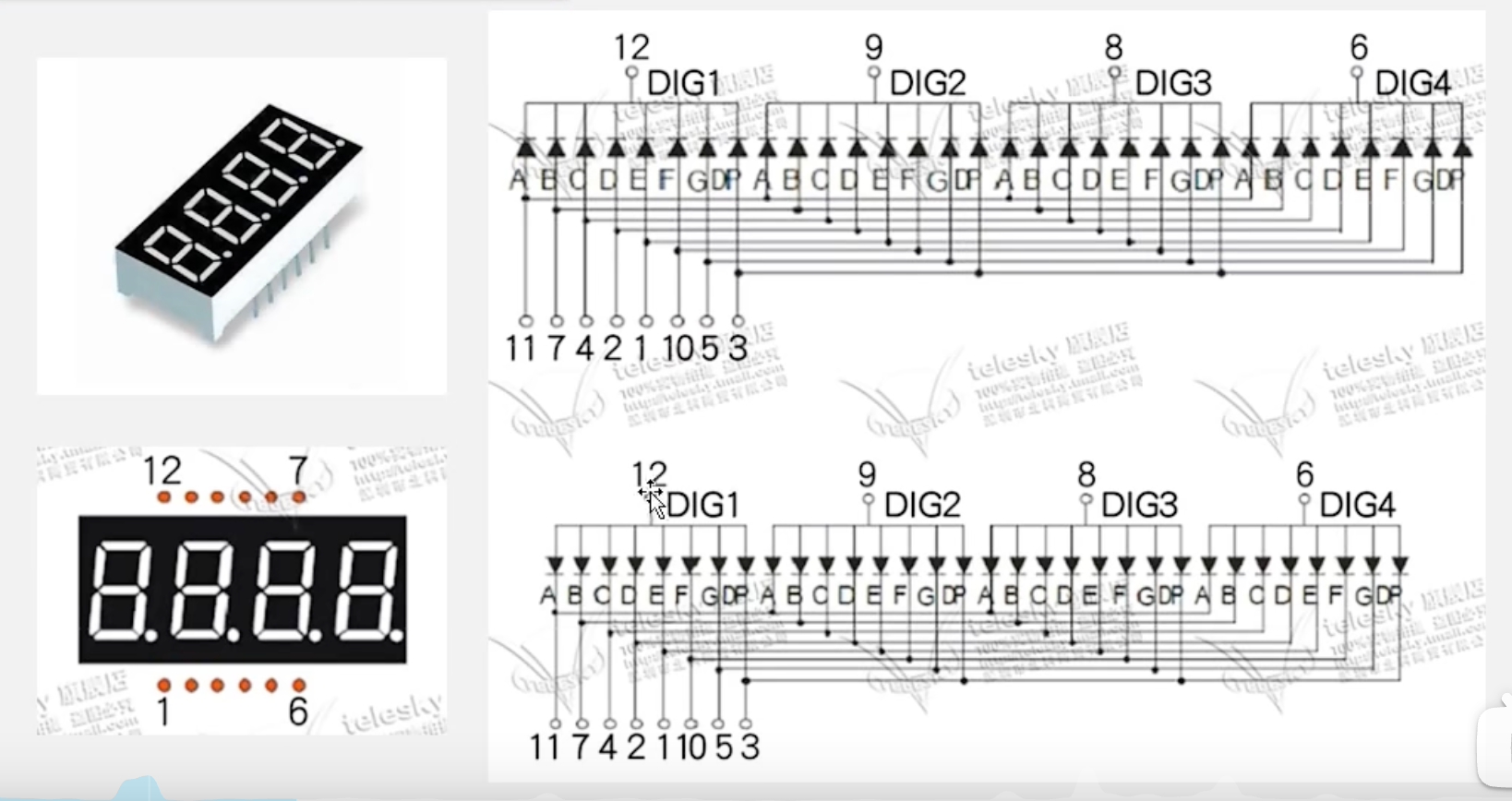

比如上面的图，上面的是共阴极，那如果想要第一位数码管显示，就要12引脚给低电平，其他9 8 6三个引脚给高电平，而ABCDEFG DP 这几个位，可以看到这几个是统一接到了 1 2 3 4 5 7 10 11 这几个引脚上，可以提高单片机IO口的复用率，用一套8个引脚，控制所有数码管的位选，而用另外4个引脚，控制4个段选，而我们这个单片机上一共有2组4位一体数码管，所以位选是统一绑定到P00-P07，也就是P0口上，而段选，可以看到旁边有个 74LS138芯片，他可以通过3个引脚，控制8个引脚输出高低电平，因为2^3=8，而每个引脚可以有2个状态，高低电平，通过这个，可以进一步减少IO口的占用，提高IO口的使用效率。可以看下接线：，可以看到，P22，P23，P24这三个引脚通过38译码器，控制LED1-LED8，而LED1-LED8正好是8个LED的段选引脚，再然后，可以看一下又有一个 74HC245，他是一个单向的输出功能，可以理解成是驱动电路，数码管需要VCC来驱动电路，而单片机的IO口引脚输出的电平太低，需要有一个类似三极管的芯片，这里可以不用管这个 74HC245，对编程无感。

第一个例程，数码管的静态显示

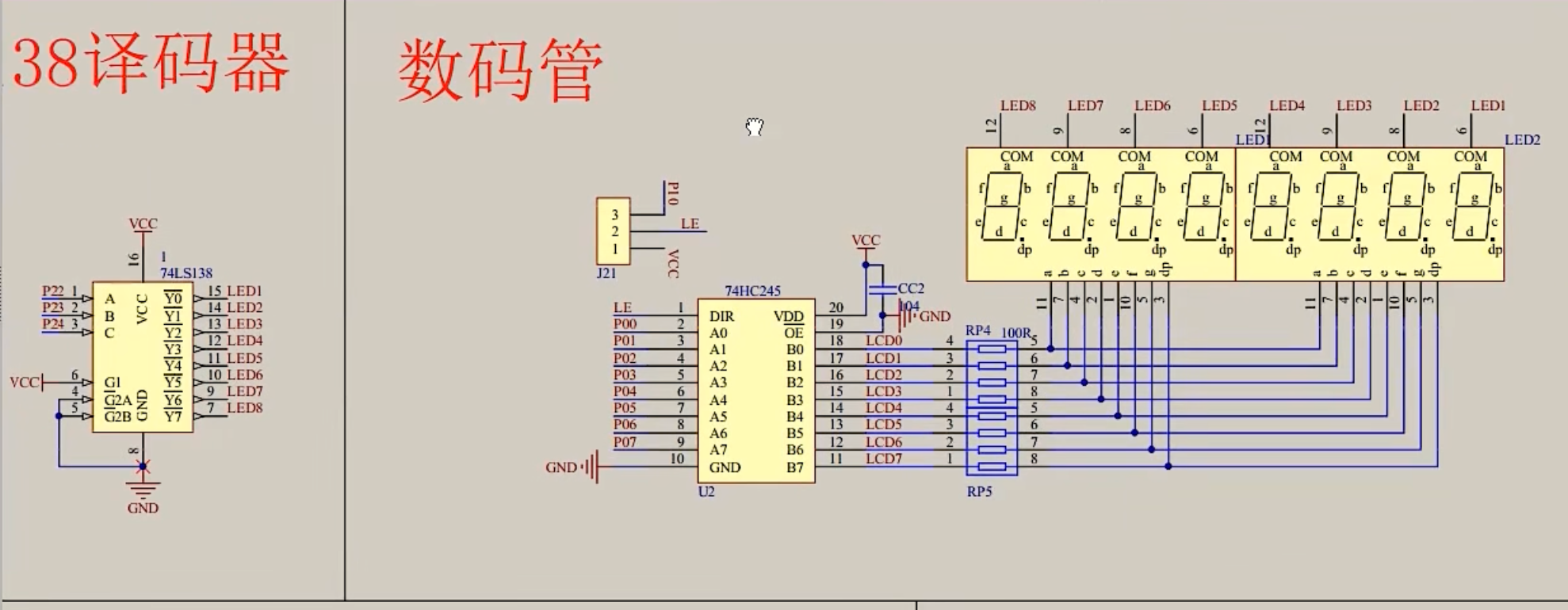

主要用到段选，和位选，位选负责控制数码管显示什么数字，段选控制哪个数码管亮，P22-P24 3个引脚，负责控制8个数码管。

#include<8052.h>
// 0.01 * 100 = 1ms * 500
void delay(int xms){
    int us = xms * 100;
    while(us--);
}
void main() {
    // 计算第几位，是反过来的 比如 P22-P24 000 得出来0，Y0，对应LED1，那就是第8个数码管，101 得出来5，那就是Y5，得出来第3个数码管
    // 如果想要第四个，那就是 101 100
    P2_4 = 1;
    P2_3 = 0;
    P2_2 = 1;
    P0 = 0x7D;
    while(1){}
}

通过内置的数组和 switch case 来实现数码管单个的延时显示

主要内容是循环每个数码管的位，在每个数码管位上轮流显示0-F，显示间隔为500ms

#include<8052.h>
// 0.01 * 100 = 1ms * 500
void delay(int xms){
    int us = xms * 100;
    while(us--);
}

unsigned char digital_led_numbers[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71, 0x00};
void digital_led_segment(int seg, int number) {
    switch (seg) {
        case 1:
            P2_4 = 1;
            P2_3 = 1;
            P2_2 = 1;
            break;
        case 2:
            P2_4 = 1;
            P2_3 = 1;
            P2_2 = 0;
            break;
        case 3:
            P2_4 = 1;
            P2_3 = 0;
            P2_2 = 1;
            break;
        case 4:
            P2_4 = 1;
            P2_3 = 0;
            P2_2 = 0;
            break;
        case 5:
            P2_4 = 0;
            P2_3 = 1;
            P2_2 = 1;
            break;
        case 6:
            P2_4 = 0;
            P2_3 = 1;
            P2_2 = 0;
            break;
        case 7:
            P2_4 = 0;
            P2_3 = 0;
            P2_2 = 1;
            break;
        case 8:
            P2_4 = 0;
            P2_3 = 0;
            P2_2 = 0;
            break;
    }
    P0 = digital_led_numbers[number];
}

void main() {
    while(1){
        for(int i=1; i<9; i++) {
            for(int j=0; j< 16; j++) {
                digital_led_segment(i, j);
                delay(500);
            }
        }
    }
}

数码管的动态显示与消影

上面的基础上，要在第一位显示1，第二位显示2，第三位显示3，需要注意一下digital_led_segment 这个函数的最后两行，delay(1);P0 = 0x00，这个就是去消影，因为数码管的段选和位选是同时操作的，所以会有概率段选和位选串位，导致下一个段显示了上一个段的内容，所以说在输出之后立马把P0口置0，就不会受到上一位的影响。这个是因为我们这个74LS138这个芯片，被设置为单向输出。

#include<8052.h>
// 0.01 * 100 = 1ms * 500
void delay(int xms){
    int us = xms * 100;
    while(us--);
}

unsigned char digital_led_numbers[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71, 0x00};




void digital_led_segment(int seg, int number) {
    switch (seg) {
        case 1:
            P2_4 = 1;
            P2_3 = 1;
            P2_2 = 1;
            break;
        case 2:
            P2_4 = 1;
            P2_3 = 1;
            P2_2 = 0;
            break;
        case 3:
            P2_4 = 1;
            P2_3 = 0;
            P2_2 = 1;
            break;
        case 4:
            P2_4 = 1;
            P2_3 = 0;
            P2_2 = 0;
            break;
        case 5:
            P2_4 = 0;
            P2_3 = 1;
            P2_2 = 1;
            break;
        case 6:
            P2_4 = 0;
            P2_3 = 1;
            P2_2 = 0;
            break;
        case 7:
            P2_4 = 0;
            P2_3 = 0;
            P2_2 = 1;
            break;
        case 8:
            P2_4 = 0;
            P2_3 = 0;
            P2_2 = 0;
            break;
    }
    P0 = digital_led_numbers[number];
    delay(1);
    P0 = 0x00;
}

void main() {
    while(1){
        digital_led_segment(1,1);
        // delay(20);
        digital_led_segment(2,2);
        // delay(20);
        digital_led_segment(3,3);
        // delay(20);

    }
}

模块化编程

模块化编程，其实就是把原本写到一个 main.c文件里的内容，分散到多个 .h 和 .c 组成的文件中，可以代码结构比较合理，同C语言的分散编程。
然后他教程里，直接出了个 LCD1602的debug演示，所以我们就从 LCD1602这个地方开始学，学完之后再去debug LCD1602之后的课程继续学。

LCD1602的控制与输出

LCD1602的概念，也就是一个 16列，2行的古早显示器，每行每列都是一个5*7的点阵组成的字符显示输出设备，LCD1602的原理就和现代LCD屏幕比较像了，所以学一下，后面可以控制更现代化的LCD屏幕。

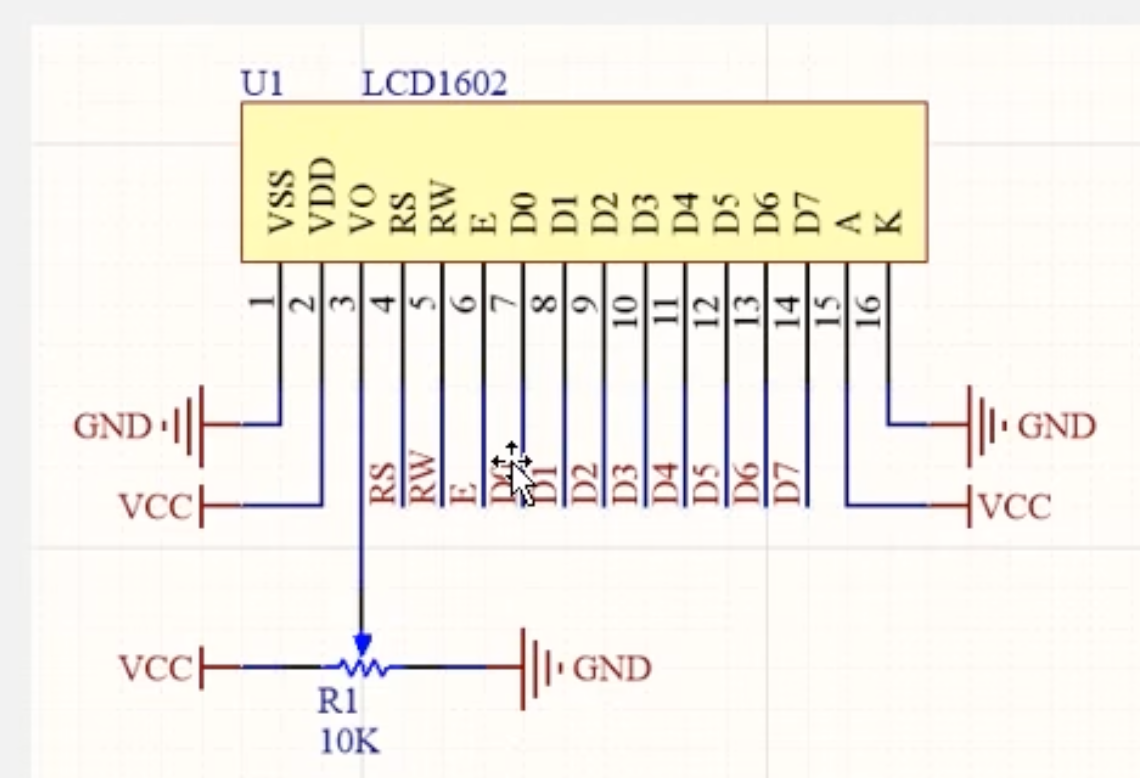

先看一下LCD1602的电路图，相关的代码，得结合LCD 1602的数据手册来分析，主要是RS，RW，和E这几个引脚，以及1是控制写命令，还是写数据，写数据得往P0 这个组合引脚写，因为我们这几个LCD的数据引脚，在D0-D7，A/K引脚，VCC，VSS，GND这几个也可以不管，模块也都解决了。
那么主要就是看LCD1602的数据手册了，数据手册上有给一些demo样例参考，可以看一下。

代码部分，由于用了分布模块的方式，每个文件都在自己的那一小块里面，所以一起贴上来吧。
main.c，主函数，

#include<8052.h>
#include "delay.h"
#include "lcd_1602.h"
void main() {
    // 注意一下，这里的每一行注释 就是一个例程，需要搭配 LCD_Init 函数一起用，最后那个 while循环里写 0x18是控制LCD屏幕滑动，实现类似字幕循环滚动的效果
    LCD_Init();
    // LCD_ShowChar(1,1, '\\');
    // LCD_ShowString(1,2, "abcdefg");
    // LCD_ShowNum(1,1, 88, 4);
    // LCD_ShowSignedNum(1,1, -32768, 5);
    // LCD_ShowHexNum(1,1, 0xFF, 2);
    // LCD_ShowBinNum(1,1, 0xA5, 8);

    LCD_ShowString(1,1, "Welcome to CHINA!");

    while(1){
        LCD_WriteCommand(0x18);
        delay(500);
    }
}

delay.h，这个就不贴了，是个延时函数，可以参考上面的 delay函数抄一个

lcd_1602.h，这个里面主要是 LCD1602的控制和显示部分了。

#include<8052.h>
#include "delay.h"

#ifndef __LCD_1602_H__
#define __LCD_1602_H__

#define LCD_RS P2_6
#define LCD_RW P2_5
#define LCD_E P2_7
#define  LCD_DataPort P0

void LCD_WriteCommand(unsigned char command) {
    // 参考数据手册
    LCD_RS = 0;
    LCD_RW = 0;
    LCD_DataPort = command;
    LCD_E = 1;
    delay(1);
    LCD_E = 0;
    delay(1);
}

void LCD_WriteData(unsigned char data) {
    // 参考数据手册
    LCD_RS = 1;
    LCD_RW = 0;
    LCD_DataPort = data;
    LCD_E = 1;
    delay(1);
    LCD_E = 0;
    delay(1);

}


void LCD_Init() {
    LCD_WriteCommand(0x38);
    LCD_WriteCommand(0x0C);
    LCD_WriteCommand(0x06);
    LCD_WriteCommand(0x01);
}

void lcd_setCursor(unsigned char row, unsigned char col) {
    if(row == 1){
        LCD_WriteCommand(0x80|(col-1));
    } else {
        LCD_WriteCommand(0x80|(col-1)+0x40);
    }

}

void LCD_ShowChar(unsigned char row, unsigned char col, unsigned char data) {
   lcd_setCursor(row, col);
    LCD_WriteData(data);
}

void LCD_ShowString(unsigned char row, unsigned char col, unsigned char *strs) {
    lcd_setCursor(row, col);
    for(int i=0;strs[i]!= '\0'; i++) {
        LCD_WriteData(strs[i]);
    }
}

int lcd_pow(int x, int y) {
    int result = 1;
    for(int i=0; i<y; i++) {
        result =result * x;
    }
    return result;
}

void LCD_ShowNum(unsigned char row, unsigned char col, int num, int length) {
    lcd_setCursor(row, col);
    for(int i=length; i>0; i--) {
        LCD_WriteData(num/ lcd_pow(10, i-1)%10 + '0');
    }
}

void LCD_ShowSignedNum(unsigned char row, unsigned char col, int num, int length) {
    lcd_setCursor(row, col);
    unsigned int showNum = 0;
    if(num >=0) {
        LCD_WriteData('+');
        showNum = num;
    } else {
        LCD_WriteData('-');
        showNum = -num;
    }
    for(int i=length; i>0; i--) {
        LCD_WriteData(showNum/ lcd_pow(10, i-1)%10 + '0');
    }
}

void LCD_ShowHexNum(unsigned char row, unsigned char col, unsigned int num, int length) {
    lcd_setCursor(row, col);
    unsigned char bitNum = 0;
    for(int i=length; i>0; i--) {
        bitNum = num/ lcd_pow(16, i-1)%16;
        if(bitNum < 10) {
            LCD_WriteData(bitNum + '0');
        } else {
            LCD_WriteData(bitNum + 'A' - 10);
        }
    }
}

void LCD_ShowBinNum(unsigned char row, unsigned char col, unsigned int num, int length) {
    lcd_setCursor(row, col);
    for(int i=length; i>0; i--) {
        LCD_WriteData(num/ lcd_pow(2, i-1)%2 + '0');
    }
}

#endif

这个代码上，还是有很多小巧思，易读，模块化，以及抽出冗余的地方，这些还是真的挺牛逼的。

矩阵键盘

矩阵键盘输入检测以及结合LCD1602做显示

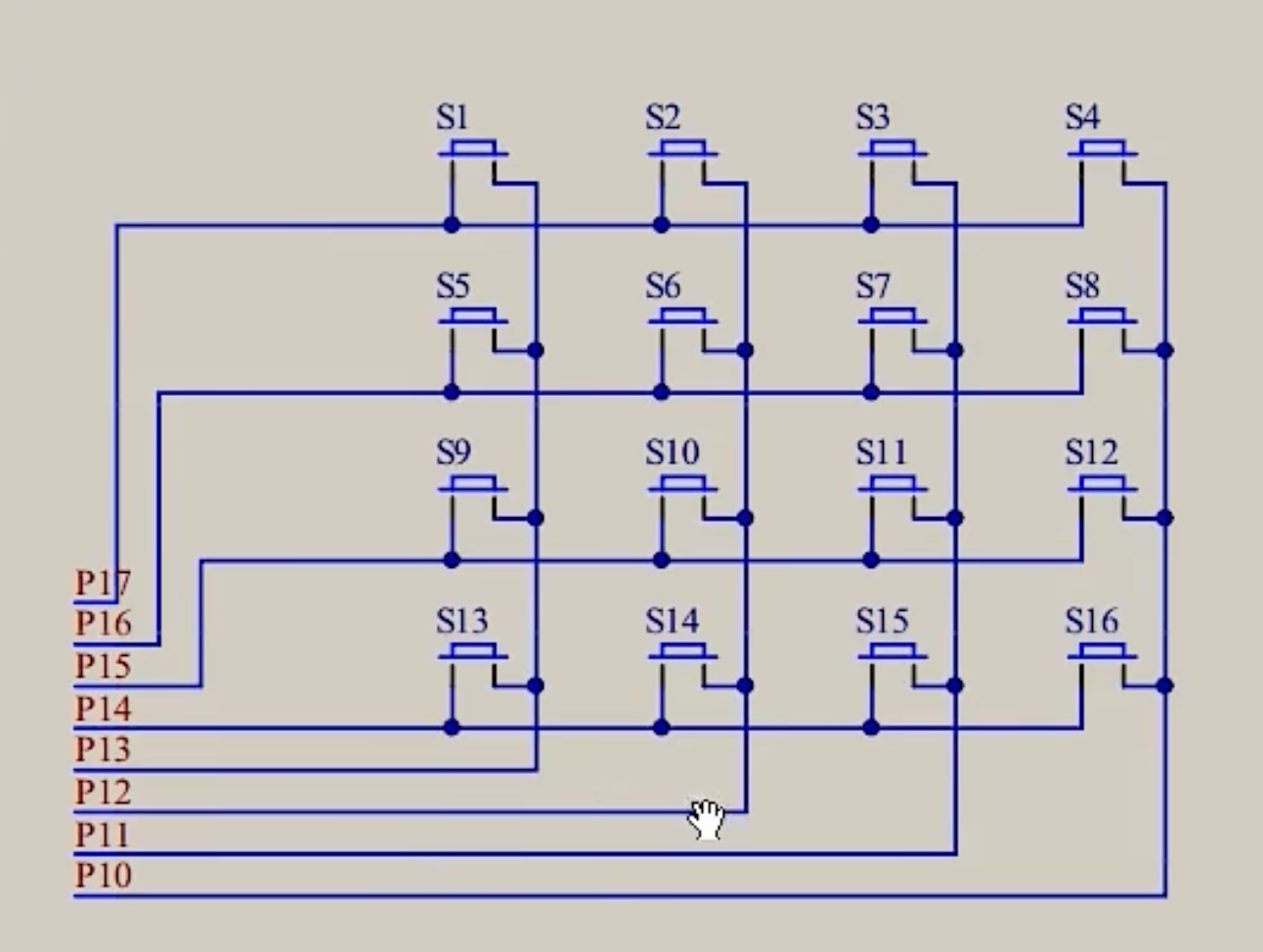

电路图，

同理，delay.h，lcd1602.h，这几个都不继续贴了，主要贴一下核心的 metrixkeys.h，还有另外的几个方法，叫做线反转法，或者是行检测，列检测等多种方法，等后面有空了再给独立补全一下这些方法。实现的效果，就是按 S1-S16，LCD上显示对应的标号。

#include<8052.h>
#include "delay.h"
#ifndef __MARRTXKEYS_H__
#define __MARRTXKEYS_H__


unsigned char MetrixKeys() {
    unsigned char KeyNum = 0;


    P1 = 0xFF;
    P1_3 = 0;
    if(P1_7 ==0) { delay(20); while(P1_7 == 0); delay(20); KeyNum = 1; }
    if(P1_6 ==0) { delay(20); while(P1_6 == 0); delay(20); KeyNum = 5; }
    if(P1_5 ==0) { delay(20); while(P1_5 == 0); delay(20); KeyNum = 9; }
    if(P1_4 ==0) { delay(20); while(P1_4 == 0); delay(20); KeyNum = 13; }


    P1 = 0xFF;
    P1_2 = 0;
    if(P1_7 ==0) { delay(20); while(P1_7 == 0); delay(20); KeyNum = 2; }
    if(P1_6 ==0) { delay(20); while(P1_6 == 0); delay(20); KeyNum = 6; }
    if(P1_5 ==0) { delay(20); while(P1_5 == 0); delay(20); KeyNum = 10; }
    if(P1_4 ==0) { delay(20); while(P1_4 == 0); delay(20); KeyNum = 14; }


    P1 = 0xFF;
    P1_1 = 0;
    if(P1_7 ==0) { delay(20); while(P1_7 == 0); delay(20); KeyNum = 3; }
    if(P1_6 ==0) { delay(20); while(P1_6 == 0); delay(20); KeyNum = 7; }
    if(P1_5 ==0) { delay(20); while(P1_5 == 0); delay(20); KeyNum = 11; }
    if(P1_4 ==0) { delay(20); while(P1_4 == 0); delay(20); KeyNum = 15; }


    P1 = 0xFF;
    P1_0 = 0;
    if(P1_7 ==0) { delay(20); while(P1_7 == 0); delay(20); KeyNum = 4; }
    if(P1_6 ==0) { delay(20); while(P1_6 == 0); delay(20); KeyNum = 8; }
    if(P1_5 ==0) { delay(20); while(P1_5 == 0); delay(20); KeyNum = 12; }
    if(P1_4 ==0) { delay(20); while(P1_4 == 0); delay(20); KeyNum = 16; }
    return KeyNum;
}
#endif

还有一个main.c里面的调用的地方：

#include<8052.h>
#include "delay.h"
#include "lcd_1602.h"
#include "matrixkeys.h"


unsigned char keyNum = 0;

void main() {
    LCD_Init();
    // LCD_ShowChar(1,1, '\\');
    // LCD_ShowString(1,2, "abcdefg");
    // LCD_ShowNum(1,1, 88, 4);
    // LCD_ShowSignedNum(1,1, -32768, 5);
    // LCD_ShowHexNum(1,1, 0xFF, 2);
    // LCD_ShowBinNum(1,1, 0xA5, 8);

    LCD_ShowString(1,1, "Welcome to CHINA!");



    while(1){
        // LCD_WriteCommand(0x18);
        // delay(500);
        keyNum = MetrixKeys();
        if(keyNum != 0) {
            LCD_ShowNum(2,1, keyNum, 2);
        }

    }
}

矩阵键盘密码锁

在矩阵键盘的基础上，衍生出来的密码锁应用，

#include<8052.h>
#include "delay.h"
#include "lcd_1602.h"
#include "matrixkeys.h"


unsigned char keyNum = 0;
int pass = 0;
int count = 0;

void main() {
    LCD_Init();
    LCD_ShowString(1,1, "Password:");
    while(1){
        keyNum = MetrixKeys();
        if(keyNum != 0) {
            if(keyNum <=10) {
                if(count < 4) {
                    pass = pass*10;
                    pass += keyNum % 10;
                }
                count++;
            }
            LCD_ShowNum(2,1, pass, 4);
            if(keyNum == 11) {
                if(pass == 1234) {
                    LCD_ShowString(1, 14, "OK ");
                    pass = 0;
                    count = 0;
                    LCD_ShowNum(2,1, pass, 4);
                } else {
                    LCD_ShowString(1, 14, "ERR");
                    pass = 0;
                    count = 0;
                    LCD_ShowNum(2,1, pass, 4);
                }
            }
            if(keyNum == 12) {
                pass = 0;
                count = 0;
                LCD_ShowNum(2,1, pass, 4);
            }
        }

    }
}

定时器

定时器的基础知识

STC89C52RC里面有三个定时器，T0/T1/T2，一般不用T2，只用T0，T1。详细的内容要参考数据手册来写，不过有个问题是定时器和晶振的频率还有区别。
我的开发板晶振是11.0592Mhz，所以在AI的辅助下，我和江科大的定时器参数有些许的不一样，如果你的晶振也是12Mhz，可以按照他的来。

他的思路

他的思路是：他的晶振是12Mhz，用16位计数器，计数器每累加一次代表一个时钟周期，单片机内部采用12T分频，也就是1us，得到 12Mhz / 12 = 1us，就是1微秒，刚好能被整除，然后16位计数器累加最大的就是 2^16=65536，我们用无符号整数就可以刚好拿到 0-65535这个值，那么这个累加器每次超过65535以后，这个值就要溢出归零，溢出归零以后，我们通过寄存器开一个中断，溢出以后定时器就会调用一次中断函数，来达到我们的目的。
那么可以给TH0和 TL0这两个寄存器，这两个就是存那个16位累加器的数字的，给他俩一个初始值，这样子，限定到65535 只有 1000的位置，假如说是64535，那么初始化上去，他第一次就从64535开始累加，累加1000次，也就是1000us=1ms，自动触发中断函数，中断函数里再次把这个寄存器给到这个初始，然后就一直能够得到稳定的1ms，这样子我们累计1000次，得到1000ms=1s，这样子1s 以后就可以控制 P2_0口反转，获得稳定的时间。

我们的思路

我们的晶振是11.0592Mhz，被1ms除不尽，所以永远会有误差，我们如果想要模拟1ms的话， T = 12 / 11.0592 = 1.08507us，定时1ms = 1000us / 1.08507us = 921.6次累加，那所以是近似922次，65536-922=64614，所以我们的TH0和 TL0初始值是 64614，但是我试了，LED闪烁可能刚开始还好，后来就慢慢不准。但，按照我们这个晶振频率，给出来50ms是准确的，能够被算法除尽，所以我们就改成了50ms中断一次。
main.c 代码：

#include<8052.h>
#include "timer0.h"
void Timer0_Routine() __interrupt(1) {
    // 这里是ai给的一个补偿的代码，好像是回读高位补偿，也不太懂 推荐了就给写上去，能够得到和现代时间比较接近的时间了
    unsigned int n = ((unsigned int)TH0 << 8) | TL0;
    n += 19456;
    TH0 = n >> 8;
    TL0 = n;
    T0TimerCount++;
    // 50ms 中断一次 20*50 = 1000ms = 1s
    if(T0TimerCount >= 20) {
        T0TimerCount = 0;
        // TODO 这里是你想实现的控制位
        P2_0 = !P2_0;
        P2_1 = !P2_1;
    }
}

void main() {
    Timer0_Init();
    while(1) {
    }
}

timer0.h代码：

#include<8052.h>

static  unsigned  int T0TimerCount = 0;
void Timer0_Init() {
    //  工作模式寄存器，0x01 代表：M0=1 M1=0 代表定时器工作在16位累加器，TH0 和 TL0 两个8位寄存器
    TMOD = 0x01;
    TF0 = 0; // 中断标志位
    TR0 = 1; //
    TH0 = 19456/256; // 这里是 因为我的单片机是 11.0592Mhz的晶振,改为按50ms 触发一次中断
    TL0 = 19456%256;
    ET0 = 1;
    EA = 1;
    PT0 = 0;
}



/*
 定时器中断函数
void Timer0_Routine() __interrupt(1) {
    unsigned int n = ((unsigned int)TH0 << 8) | TL0;
    n += 19456;
    TH0 = n >> 8;
    TL0 = n;
    T0TimerCount++;
    // 50ms 中断一次 20*50 = 1000ms = 1s
    if(T0TimerCount >= 20) {
        T0TimerCount = 0;
        // TODO 这里是你想实现的控制位

    }
}
 */

结合定时器+独立按键+LED流水灯的左移，右移

独立按键，实现控制LED左移右移的变量；另外是这个方法里，多了很多其他的东西，有循环移位，之类的操作比较高级了；

库函数：intrins.h，因为这个是keil的库函数，所以我们自己开发的话，AI给我们提供了一个自己实现的库函数，放到 include目录里引入就好。
在这里，我们用的是 crol 循环左移和 cror 循环右移这两个函数。

#ifndef __INTRINS_H__
#define __INTRINS_H__

// SDCC 兼容版 intrins.h，模拟 Keil C51 内建函数

#define _nop_() __asm__("nop")

static unsigned char _crol_(unsigned char v, unsigned char n) {
    n %= 8;
    if (n == 0) return v;
    return (unsigned char)((v << n) | (v >> (8 - n)));
}

static unsigned char _cror_(unsigned char v, unsigned char n) {
    n %= 8;
    if (n == 0) return v;
    return (unsigned char)((v >> n) | (v << (8 - n)));
}

static unsigned char _irol_(unsigned int v, unsigned char n) {
    n %= 16;
    if (n == 0) return v;
    return (unsigned int)((v << n) | (v >> (16 - n)));
}

static unsigned char _iror_(unsigned int v, unsigned char n) {
    n %= 16;
    if (n == 0) return v;
    return (unsigned int)((v >> n) | (v << (16 - n)));
}

static unsigned char _testbit_(volatile unsigned char *b, unsigned char bit) {
    if (*b & (1 << bit)) {
        *b &= (unsigned char)~(1 << bit);
        return 1;
    }
    return 0;
}
#endif

timer0.h 的内容，

#include<8052.h>

static  unsigned  int T0TimerCount = 0;
void Timer0_Init() {
    //  工作模式寄存器，0x01 代表：M0=1 M1=0 代表定时器工作在16位累加器，TH0 和 TL0 两个8位寄存器
    TMOD = 0x01;
    TF0 = 0; // 中断标志位
    TR0 = 1; //
    TH0 = 19456/256; // 这里是 因为我的单片机是 11.0592Mhz的晶振,改为按50ms 触发一次中断
    TL0 = 19456%256;
    ET0 = 1;
    EA = 1;
    PT0 = 0;
}



/*
 定时器中断函数
void Timer0_Routine() __interrupt(1) {
    unsigned int n = ((unsigned int)TH0 << 8) | TL0;
    n += 19456;
    TH0 = n >> 8;
    TL0 = n;
    T0TimerCount++;
    // 50ms 中断一次 20*50 = 1000ms = 1s
    if(T0TimerCount >= 20) {
        T0TimerCount = 0;
        // TODO 这里是你想实现的控制位

    }
}
 */

keys.h 的内容：

#include<8052.h>
#include "delay.h"
#ifndef __KEYS_H__
#define __KEYS_H__
unsigned char Key() {
    unsigned char KeyNum = 0;
    if(P3_1 ==0) { delay(20); while(P3_1 == 0); delay(20); KeyNum = 1; }
    if(P3_0 ==0) { delay(20); while(P3_0 == 0); delay(20); KeyNum = 2; }
    if(P3_2 ==0) { delay(20); while(P3_2 == 0); delay(20); KeyNum = 3; }
    if(P3_3 ==0) { delay(20); while(P3_3 == 0); delay(20); KeyNum = 4; }
    return KeyNum;
}
#endif

主函数 main.c的代码：

#include<8052.h>
#include "delay.h"
#include "keys.h"
#include "intrins.h"
#include "timer0.h"

// #include "lcd_1602.h"

unsigned char keyNum = 0;
unsigned char ledMode = 0;


void Timer0_Routine() __interrupt(1) {
    unsigned int n = ((unsigned int)TH0 << 8) | TL0;
    n += 19456;
    TH0 = n >> 8;
    TL0 = n;
    T0TimerCount++;
    // 50ms 中断一次 10*50 = 500ms
    if(T0TimerCount >= 10) {
        T0TimerCount = 0;
        // TODO 这里是你想实现的控制
        if(ledMode ==0 ) {
            P2 = _crol_(P2, 1);
        } else {
            P2 = _cror_(P2, 1);
        }

    }
}

void main() {
    P2 = 0xFE;
    Timer0_Init();
    // LCD_Init();
    while(1) {
        unsigned char keyNum = Key();
        if(keyNum != 0) {
            if(keyNum == 1) {
                ledMode++;
                if (ledMode >=2) { ledMode = 0; }
            }
        }
    }
}

结合LCD1602，和定时器，做一个简易的24小时时钟

先来main.c的：

#include<8052.h>
#include "delay.h"
#include "intrins.h"
#include "timer0.h"
#include "lcd_1602.h"

unsigned char sec, min, hour = 0;


void Timer0_Routine() __interrupt(1) {
    unsigned int n = ((unsigned int)TH0 << 8) | TL0;
    n += 19456;
    TH0 = n >> 8;
    TL0 = n;
    T0TimerCount++;
    // 50ms 中断一次 20*50 = 1000ms = 1s
    if(T0TimerCount >= 20) {
        T0TimerCount = 0;
        // TODO 这里是你想实现的控制
        sec++;
        if(sec >=60) {
            min++;
            sec = 0;
        }
        if(min>=60){
            hour++;
            min = 0;
            sec = 0;
        }
        if(hour >=24) {
            hour = 0;
            min = 0;
            sec = 0;
        }
    }
}


void main() {
    LCD_Init();
    LCD_ShowString(1,1, "Now Colck:");
    LCD_ShowString(2,1, "  :  :");
    Timer0_Init();
    while(1) {
        LCD_ShowNum(2,1, hour, 2);
        LCD_ShowNum(2,4, min, 2);
        LCD_ShowNum(2,7, sec, 2);
    }
}

其他的参考一下之前的就可以，可以在LCD1602上显示一个时分秒的时钟，到了24小时还会归零那种，学到这里成就感满满，可以睡了。
